Полное руководство по анализу неисправностей водяных насосов и методам их устранения
2026-10-14
Регулярный осмотр водяных насосов имеет решающее значение, так как он помогает своевременно обнаруживать и диагностировать неисправности. Эти аномалии могут проявляться в виде шума, вибрации, снижения производительности или повышения температуры, однако существуют и трудноклассифицируемые «сложные случаи», подобные медицинским загадкам. Такие отклонения часто возникают независимо друг от друга, имеют разные причины и не связаны между собой напрямую.
01【Неисправности водяного насоса и их устранение】
❒ Шум и вибрация
Регулярные осмотры помогают выявить проблемы с шумом и вибрацией водяных насосов, которые могут быть вызваны различными отдельными факторами.
❒ Проблема повышения температуры

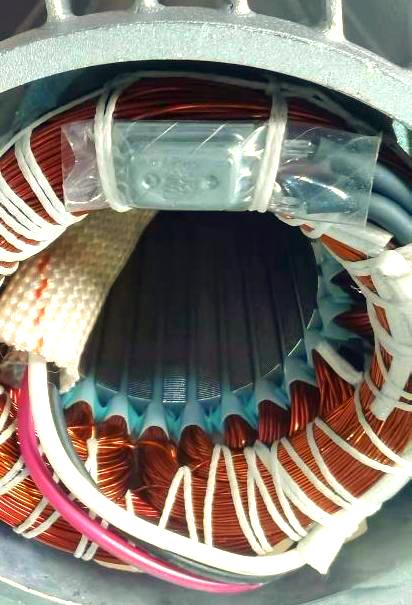

Чрезмерное повышение температуры двигателя приводит к срабатыванию тепловой защиты и автоматической остановке для предотвращения перегрева и сгорания статора. Например, во время работы водяной насос может внезапно остановиться сам по себе; это не является нормальной остановкой по команде системы управления, а вызвано срабатыванием механизма защиты обмотки статора из-за перегрева, что приводит к размыканию теплового реле, обесточиванию обмотки и остановке насоса. В такой ситуации работа обычно возобновляется автоматически после естественного охлаждения обмотки статора. Однако, если причина перегрева не будет выявлена и устранена, тепловая защита будет срабатывать повторно, что после нескольких циклов может привести к перегреву и сгоранию статора насоса. Поэтому необходимо провести детальную проверку причин перегрева: проверить, не вызван ли перегрев пусковой обмотки заклиниванием ротора, или же перегрев рабочей обмотки обусловлен чрезмерным сопротивлением вращению и перегрузкой двигателя.
❒ Автоматическая остановка
Автоматическое отключение может быть вызвано перегревом двигателя или нехваткой воды; выявление причины поможет восстановить нормальную работу системы. Кроме того, насосы с функциями управления обычно оснащены защитой от сухого хода. Если на входе в насос в течение длительного времени не обнаруживается поток воды или повышение давления, система определяет это как состояние нехватки воды и активирует защитный механизм отключения. Этот механизм защиты обычно снабжен соответствующим индикатором, информирующим пользователя о нехватке воды, что облегчает проверку входного трубопровода. Стоит отметить, что некоторые модели насосов обладают функцией автоматического сброса после нехватки воды, в то время как другие могут требовать ручного перезапуска.
❒ Защита от нехватки воды
Механизм защиты от сухого хода предотвращает работу насоса без воды с помощью датчиков давления или потока, при этом некоторые устройства оснащены функцией автоматического сброса.
❒ Проблема с запуском
Неправильная настройка пускового давления может повлиять на запуск насоса, и регулировка давления может решить проблему отсутствия запуска. Под отсутствием запуска здесь понимается не неисправность электропитания или механическая поломка, а проблема, связанная с автоматическим управлением. В частности, если установленное пусковое давление насоса слишком низкое, а давление в подводящей сети выше этого значения, насос не сможет запуститься. Для решения этой проблемы необходимо повысить пусковое давление насоса. В режиме поддержания давления при остановке, если давление в системе выше давления отключения, то при возникновении потребности в воде давление упадет ниже давления в сети; когда оно станет ниже пускового давления насоса, насос запустится автоматически.
❒ Проблема остановки

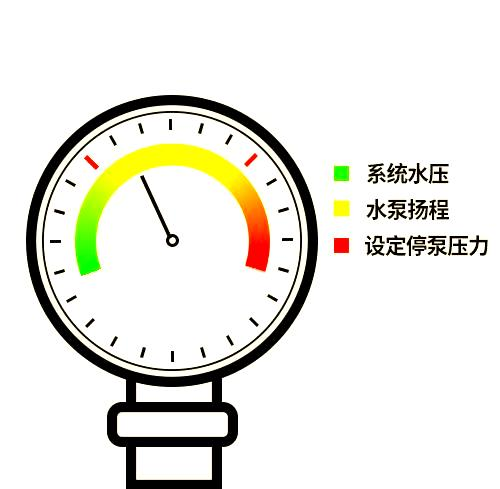

Неправильная настройка давления отключения может привести к тому, что насос не будет останавливаться автоматически, поэтому давление необходимо отрегулировать соответствующим образом. Если сумма максимального давления насоса и давления во впускном трубопроводе не достигает установленного значения отключения, насос не сможет остановиться автоматически. В таком случае необходимо немного снизить давление отключения, чтобы насос мог достичь заданного значения и своевременно отключиться при достижении необходимого давления.
❒ Утечка торцевого уплотнения

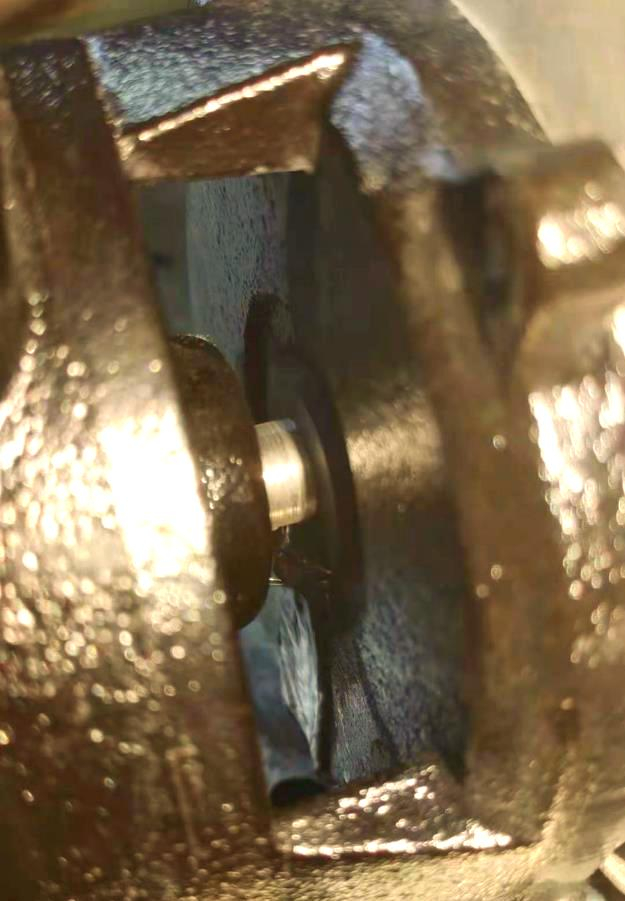

Утечки торцевого уплотнения чаще всего вызваны попаданием инородных тел, что требует своевременной очистки или замены, а также учета влияния перекачиваемой среды. Капельная утечка является ранним признаком выхода уплотнения из строя. Обычно это происходит из-за попадания посторонних частиц на поверхности трения подвижного и неподвижного колец, что препятствует их плотному прилеганию и приводит к микроутечкам. В таких случаях необходимо своевременно очистить уплотнение. Если оставить ситуацию без внимания, возможны два исхода. При хорошем качестве воды загрязнения могут вымыться с поверхностей трения, и уплотнение восстановится самопроизвольно. Однако при плохом качестве воды на поверхности уплотнения может попасть еще больше примесей, что в конечном итоге приведет к появлению царапин и полному выходу из строя. На практике второй вариант встречается гораздо чаще.
❒ Утечка из-за избыточного давления
Избыточное давление в торцевом уплотнении может привести к утечкам, поэтому необходимо оценить давление воды и предусмотреть защитные меры, такие как установка предохранительного клапана. Характерной особенностью утечек, вызванных избыточным давлением, является то, что течь прекращается сама собой при снижении давления, из-за чего на объекте заказчика проблема проявляется периодически. Для решения этой проблемы необходимо оценить состояние избыточного давления в системе пользователя. В системах с источником тепла обязательно наличие предохранительного клапана для предотвращения повреждения трубопроводов или оборудования из-за чрезмерного давления. Если давление воды в системе в норме, но находится на верхнем пределе, следует заменить торцевое уплотнение на модель с более высоким сопротивлением давлению.
❒ Короткое замыкание и оплавление вентилятора

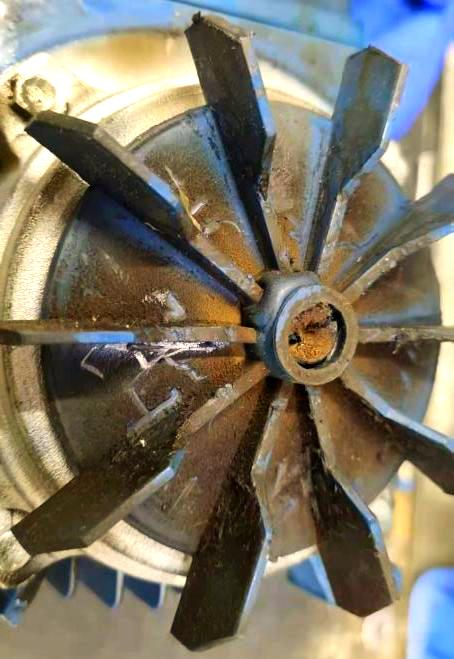

Перегрев двигателя может привести к короткому замыканию с последующим срабатыванием расцепителя и оплавлению вентилятора, поэтому необходимо проверить состояние изоляции и условия охлаждения. Короткое замыкание насоса также является распространенной проблемой. Это может быть вызвано перегревом двигателя без его полного сгорания, что приводит к повреждению изоляционного лака. При срабатывании защиты от короткого замыкания следует проверить сопротивление изоляции цепи двигателя для выявления проблемы; при необходимости требуется перемотка или замена двигателя. Кроме того, оплавление вентилятора — еще одна возможная проблема при чрезмерно высокой температуре двигателя. Деформация вентилятора из-за плавления ухудшает охлаждение, что ведет к дальнейшему росту температуры. Этот вопрос подробно рассматривался в предыдущих статьях, поэтому здесь мы не будем на нем останавливаться.
02【Корпус насоса и сопутствующие вопросы】
❒ Трещина в корпусе насоса

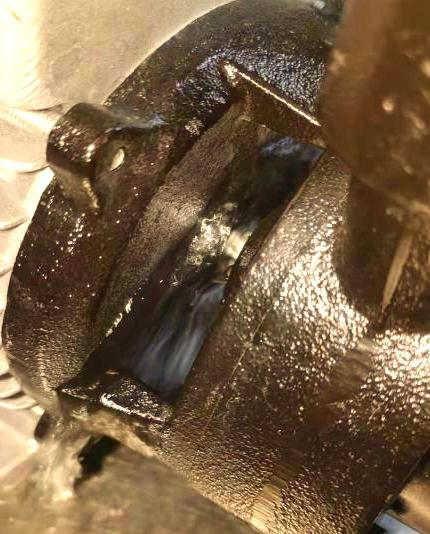

Разрыв корпуса насоса чаще всего происходит из-за чрезмерного давления в системе или резких перепадов температуры, поэтому необходимо контролировать эти показатели. Проблема растрескивания корпуса обычно связана с внутренними нагрузками, и возможные причины можно разделить на три основных типа.
❒ Трещина во впускном/выпускном отверстии

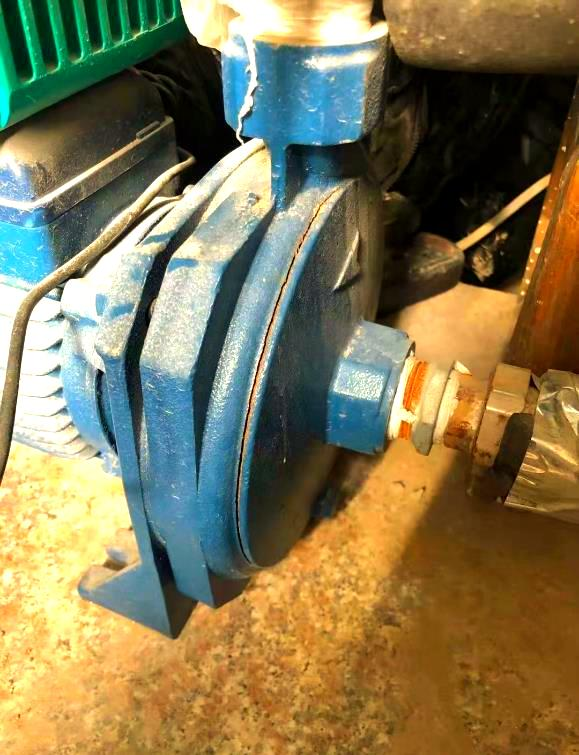

Плохое фланцевое соединение и гидроудары могут привести к поломке выходного фланца, поэтому необходимо оптимизировать соединения и меры виброизоляции. Если в системе трубопроводов фланцы не выровнены должным образом и соединены принудительно с помощью болтов, это приведет к возникновению напряжений в трубопроводе. Если при работе насоса меры по виброгашению трубопровода и насоса недостаточны, напряжения, вызванные вибрацией, могут привести к излому в основании фланца. Кроме того, явление гидроудара в системе также оказывает воздействие на выход насоса. Каждый гидроудар воздействует на обратный клапан, вызывая вибрацию выходного трубопровода. При отсутствии мер виброизоляции в виде мягких соединений выходной фланец насоса может сломаться у основания после частого воздействия гидроударов.
❒ Утечка в гидроаккумуляторе

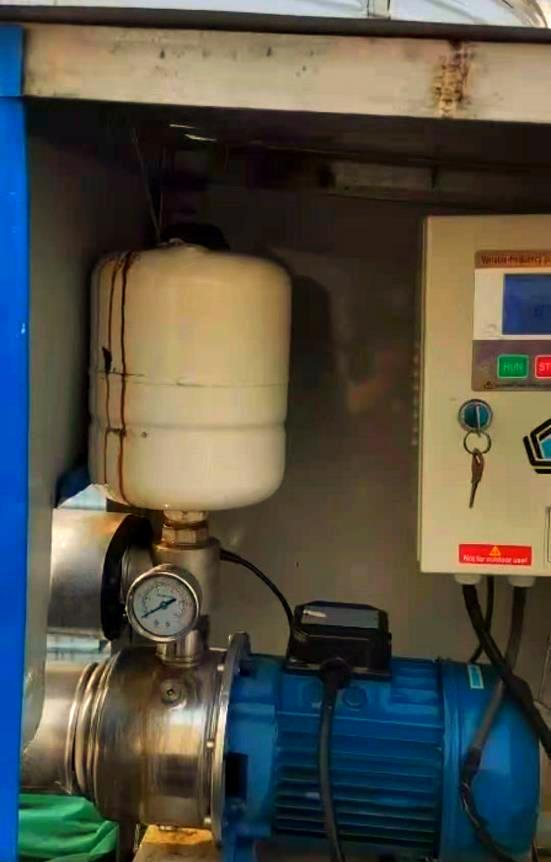

Утечка воды из гидроаккумулятора из-за разрыва мембраны требует проверки предварительного давления воздуха и сварных швов корпуса. Прокол и течь корпуса бака обычно являются следствием разрыва мембраны. Когда вода попадает из мембраны в корпус из углеродистой стали, корпус начинает протекать из-за коррозии. Причинами разрыва мембраны могут быть неправильное предварительное давление в баке, использование заводского давления газа без настройки или утечка газа в процессе эксплуатации, приводящая к падению давления в воздушной камере, из-за чего избыточное давление воды вызывает чрезмерное растяжение резиновой мембраны.
❒ Трещина во впускном/выпускном отверстии
Плохое фланцевое соединение и гидроудары могут привести к поломке выходного фланца, поэтому необходимо оптимизировать соединения и меры виброизоляции. Если в системе трубопроводов фланцы не выровнены должным образом и соединены принудительно с помощью болтов, это приведет к возникновению напряжений в трубопроводе. Если при работе насоса меры по виброгашению трубопровода и насоса недостаточны, напряжения, вызванные вибрацией, могут привести к излому в основании фланца. Кроме того, явление гидроудара в системе также оказывает воздействие на выход насоса. Каждый гидроудар воздействует на обратный клапан, вызывая вибрацию выходного трубопровода. При отсутствии мер виброизоляции в виде мягких соединений выходной фланец насоса может сломаться у основания после частого воздействия гидроударов.
❒ Утечка в гидроаккумуляторе
Утечка воды из гидроаккумулятора из-за разрыва мембраны требует проверки предварительного давления воздуха и сварных швов корпуса. Прокол и течь корпуса бака обычно являются следствием разрыва мембраны. Когда вода попадает из мембраны в корпус из углеродистой стали, корпус начинает протекать из-за коррозии. Причинами разрыва мембраны могут быть неправильное предварительное давление в баке, использование заводского давления газа без настройки или утечка газа в процессе эксплуатации, приводящая к падению давления в воздушной камере, из-за чего избыточное давление воды вызывает чрезмерное растяжение резиновой мембраны.
