Конденсатный насос
Конденсатный насос (конденсационный насос) представляет собой специализированный центробежный насос, оснащённый индукторной ступенью и обладающий превосходными кавитационными характеристиками. Насос специально предназначен для транспортировки высокотемпературного конденсата в условиях вакуума.
Описание
маркер
Описание характеристик конденсатного насоса (конденсационного насоса)
Распространённые модели: горизонтальный конденсационный насос типа N/GN/GNL, вертикальный конденсатный насос бочкообразного типа LDTN.
Конденсатный насос (конденсационный насос) представляет собой специализированный центробежный насос, оснащённый индукторной ступенью и обладающий превосходными кавитационными характеристиками. Насос специально предназначен для транспортировки высокотемпературного конденсата в условиях вакуума. Выпускается в двух конструктивных исполнениях: горизонтальном одноступенчатом/многоступенчатом и вертикальном с длинным валом бочкообразного типа. Гидравлическая модель корпуса насоса оптимизирована, работа отличается плавностью. Уплотнение вала может быть оснащено механическим уплотнением с водяным охлаждением, предотвращающим подсос воздуха и нарушение вакуума в системе. Материал деталей проточной части на выбор: чугун, кремнистая латунь, нержавеющая сталь. Транспортируемая среда — чистый конденсат без твёрдых частиц. Насос широко применяется на тепловых электростанциях, в системах рекуперации химического пара, в теплообменных системах для сбора и транспортировки конденсата.
Конденсатный насос относится к специализированным центробежным насосам с низким кавитационным запасом и предназначен главным образом для откачки высокотемпературного конденсата в условиях отрицательного давления внутри конденсатора и испарительного резервуара. Спереди насоса установлена индукторная ступень, которая эффективно снижает необходимый кавитационный запас, предотвращает кавитацию, вызываемую вскипанием высокотемпературной среды, и обеспечивает стабильность вакуумной системы.
Основные элементы конструкции и преимущества
1.Превосходная антикавитационная способность: встроенная индукторная ступень, адаптированная к условиям отрицательного давления на входе, пригодна для транспортировки высокотемпературного насыщенного конденсата.
2.Классификация по конструктивному исполнению
✅ Горизонтальное исполнение типа N/GN: консольная конструкция с передней разборкой, выдвижной ротор; техническое обслуживание без демонтажа всасывающего и напорного трубопроводов, универсальное применение для малых и средних энергоблоков.

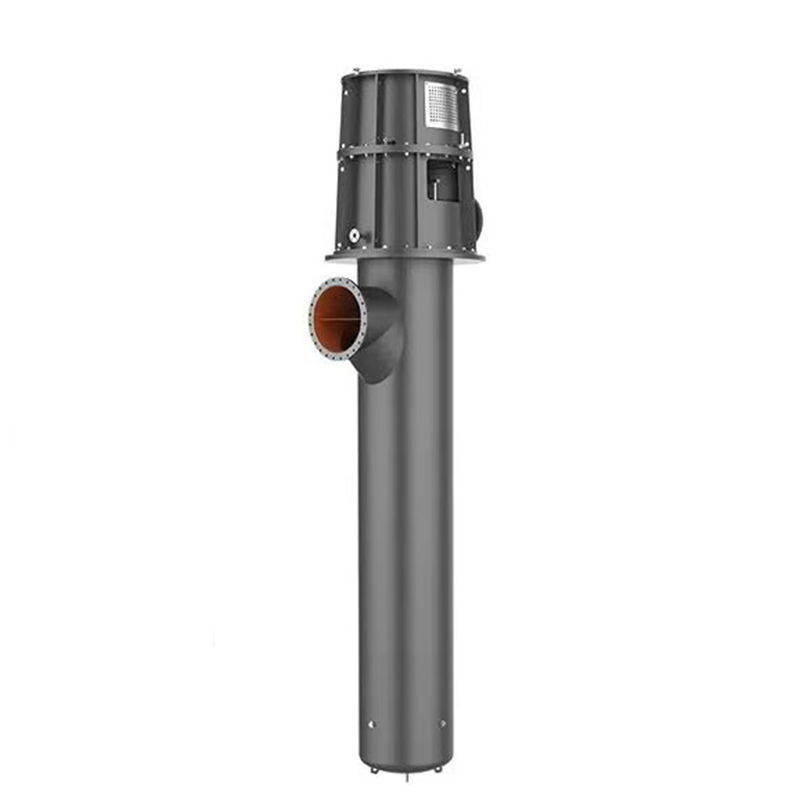

✅ Вертикальное исполнение бочкообразного типа LDTN: многоступенчатая конструкция с длинным валом, пригодна для крупных мощных турбоагрегатов; возможна низкая погружная установка.
3.Система уплотнения
Стандартное исполнение — сальниковое уплотнение / картриджное механическое уплотнение. Для высокотемпературных условий опционально доступна конструкция механического уплотнения с водяным охлаждением, полностью исключающая обратный подсос воздуха.
4.Выбор материалов:
Обычные рабочие условия: чугунный корпус насоса + индукторная ступень/рабочее колесо из кремнистой латуни. Конденсат со слабой коррозионной активностью: детали проточной части из нержавеющей стали 304.
Применимые рабочие условия
Транспортируемая среда: чистый конденсат, не содержащий твёрдых примесей.
Температура среды: обычно ≤ 80°C, усиленное исполнение — максимальная температура до 120°C.
Диапазон подачи: 3–1200 м³/ч.
Диапазон напора: 12–160 м.
Области применения
Энергоблоки тепловых электростанций, химические и нефтехимические установки, целлюлозно-бумажная промышленность, рекуперация парового конденсата в красильном производстве, системы утилизации отходящего тепла.
По мере непрерывного продвижения энергосберегающей модернизации промышленности, предприятия электроэнергетики, химической, целлюлозно-бумажной и текстильной отраслей наращивают объёмы рекуперации парового конденсата, благодаря чему рыночный спрос на конденсатные насосы стабильно растёт.
Внутри конденсаторов и испарительных резервуаров поддерживается среда с отрицательным давлением и вакуумом, транспортируемой средой является высокотемпературный насыщенный конденсат. Обычные центробежные насосы в таких условиях чрезвычайно подвержены кавитации, вибрации и снижению КПД. Конденсатный насос со встроенной индукторной ступенью значительно снижает кавитационный запас, способен к длительной стабильной работе в условиях низкого давления на входе и предотвращает отказ вакуумной системы вследствие подсоса воздуха.
В настоящее время рынок разделён на две основные категории: горизонтальные конденсационные насосы типа GN и N и вертикальные многоступенчатые бочкообразные конденсатные насосы. В проектах по утилизации отходящего тепла малой и средней мощности чаще всего выбираются горизонтальные конструкции, отличающиеся простотой технического обслуживания. Крупные энергогенерирующие установки, как правило, оснащаются вертикальными конденсатными насосами с длинным валом. Тенденции отраслевого выбора показывают, что заказчики больше не ориентируются исключительно на подачу и напор, а всё больше внимания уделяют антикавитационным характеристикам насосного агрегата при длительной эксплуатации, стабильности уплотнения и снижению частоты остановов на техническое обслуживание. Высокоэффективные, энергосберегающие, с низким кавитационным запасом, локализованные конденсатные насосы будут продолжать пользоваться устойчивым спросом в сфере рекуперации промышленного отходящего тепла.
связаться с нами
Сопутствующие популярные продукты
Химический центробежный насос
Для более чем 40 разновидностей насосов данной серии требуется всего 6 типов подшипниковых кронштейнов, что обеспечивает высокую универсальность, высокую степень стандартизации, компактную и рациональную конструкцию, а также хороший внешний вид.
Насос с двусторонним всасыванием
Горизонтальный одноступенчатый центробежный насос с двусторонним всасыванием и горизонтальным разъёмом корпуса типа S предназначен для всасывания и перекачки чистой воды, а также других жидкостей, по физико-химическим свойствам близких к воде.

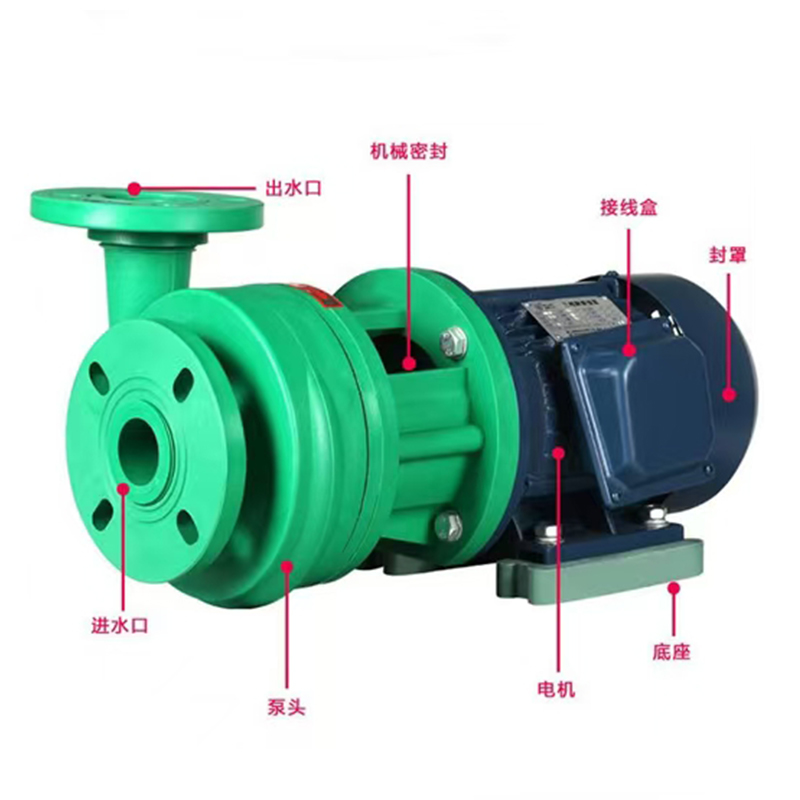

Пластиковый насос
Серия FP представляет собой горизонтальные одноступенчатые центробежные насосы с односторонним всасыванием. Все детали проточной части изготовлены методом цельного литья под давлением из усиленного полипропилена FRPP.

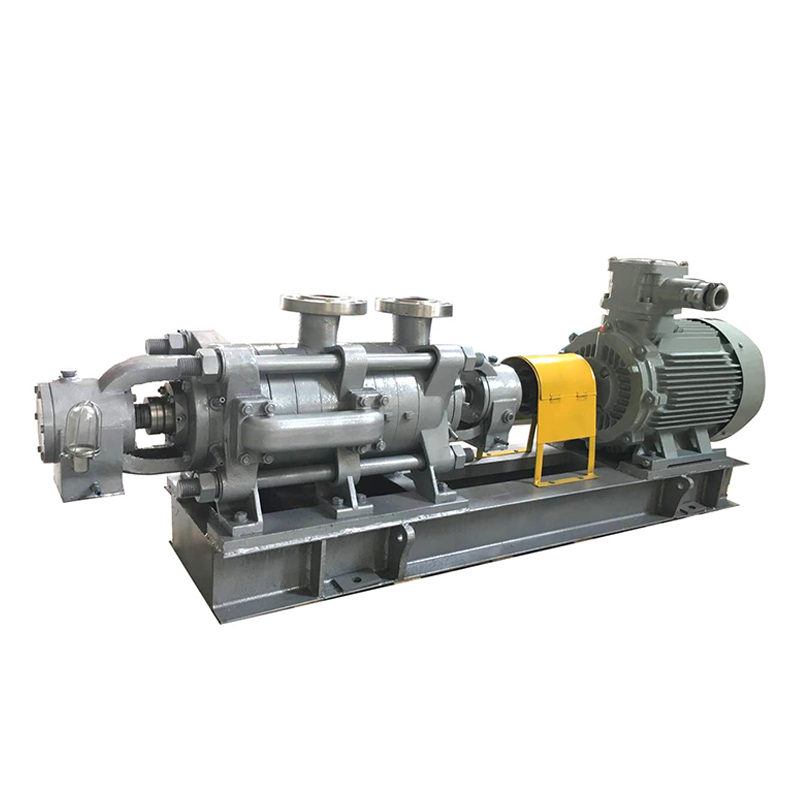

Многоступенчатый центробежный насос
Насосы данной серии представляют собой горизонтальные многоступенчатые секционные центробежные насосы с односторонним всасыванием, в которых использована гидравлическая модель, рекомендованная государством как высокоэффективное и энергосберегающее изделие, и занимают лидирующее положение в отрасли по техническому уровню.

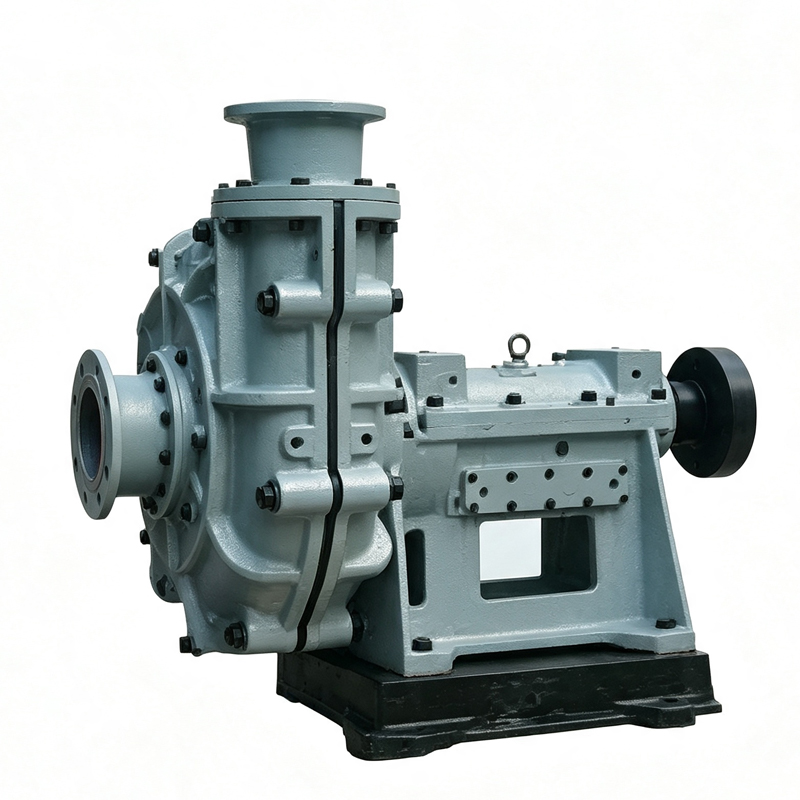

Шлаковый насос
Центробежный шлаковый насос типа ZM представляет собой горизонтальный одноступенчатый консольный центробежный насос с односторонним всасыванием. Конструкция насоса разработана с учётом преимуществ аналогичной продукции, производимой в Китае и за рубежом.

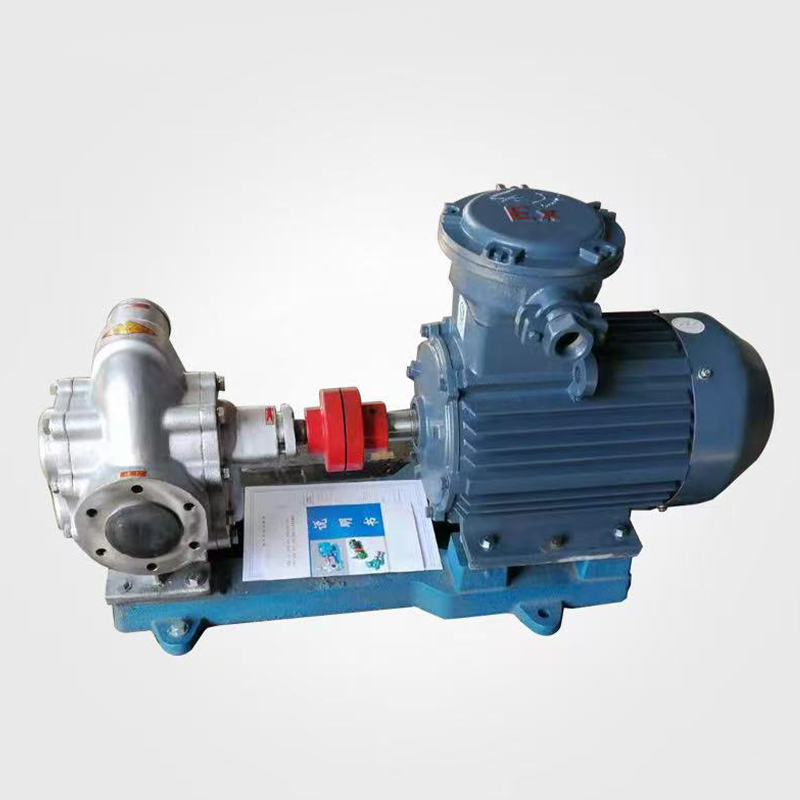

Шестерённый насос
Данная серия шестерённых насосов в основном состоит из шестерён, вала, корпуса насоса, крышки насоса, подшипниковой втулки, торцевого уплотнения вала и других компонентов. Шестерни изготовлены с профилем зуба по двухдуговой синусоидальной кривой.

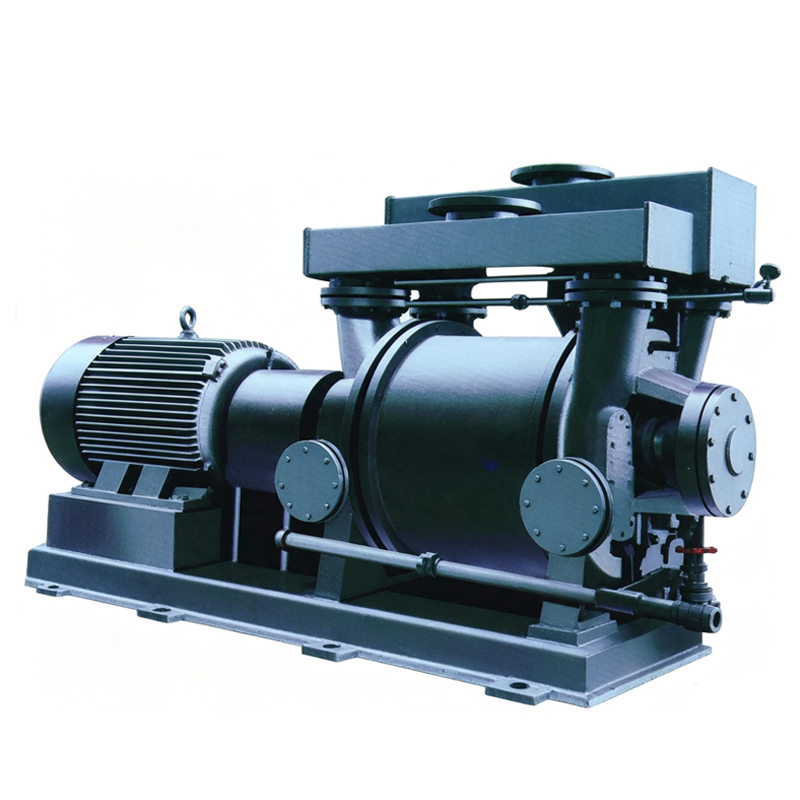

Водокольцевой вакуумный насос
Данная машина представляет собой горизонтальный одноступенчатый водокольцевой вакуумный насос. Рабочее колесо эксцентрично расположено внутри полости насоса.

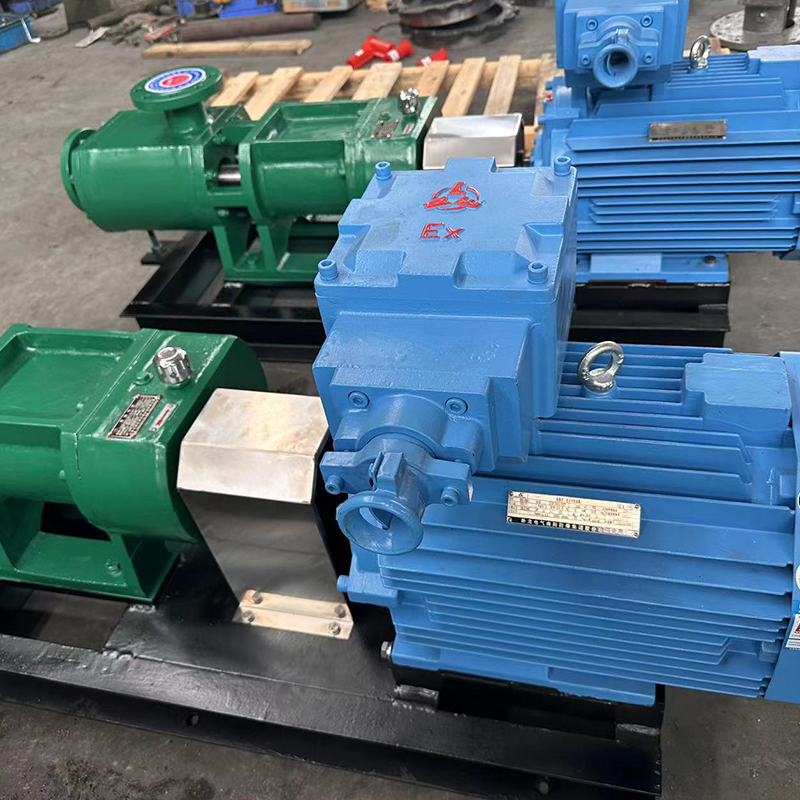

Винтовой насос
Одновинтовой насос типа G представляет собой новый тип насоса, работающего по объёмному принципу с вращательным зацеплением. Основными рабочими элементами являются эксцентриковый винт (ротор) и неподвижная обойма (статор).

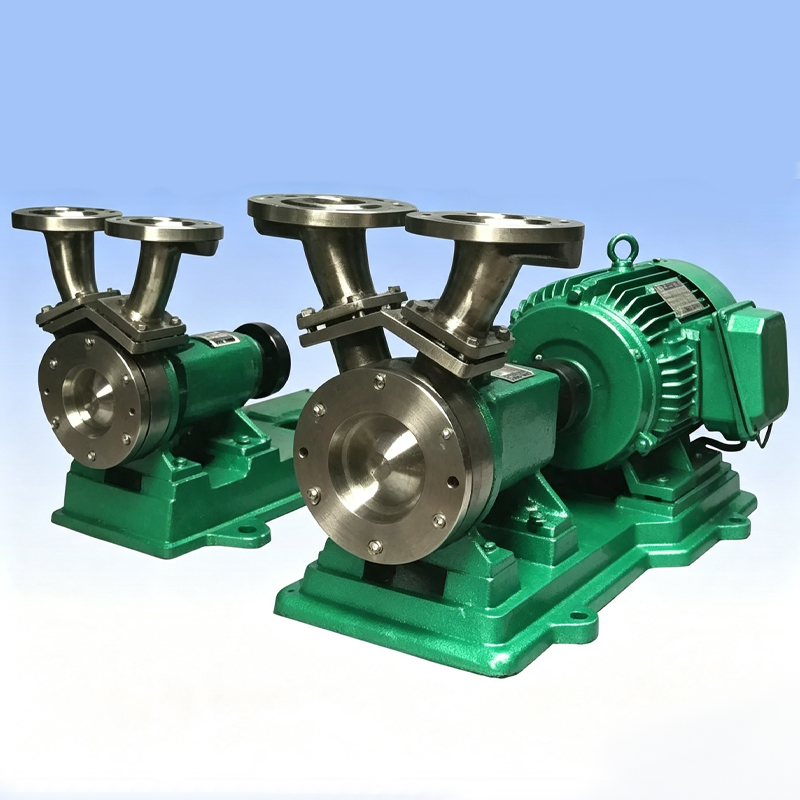

Вихревой насос
Вихревой насос типа WB представляет собой одноступенчатый или многоступенчатый центробежный насос с малой подачей и высоким напором. В качестве уплотнения вала применяется механическое уплотнение.

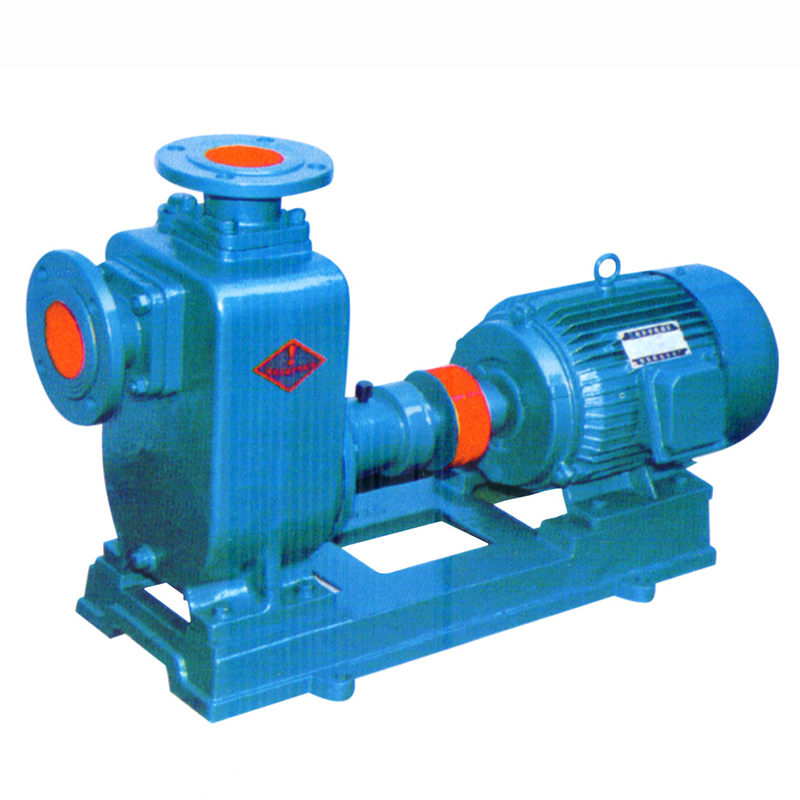

Горизонтальный самовсасывающий насос
Горизонтальный самовсасывающий насос типа ZXB представляет собой одноступенчатый самовсасывающий химический центробежный насос с односторонним всасыванием, разработанный и изготовленный нашей компанией с учётом опыта производства аналогичной продукции в Китае и за рубежом.

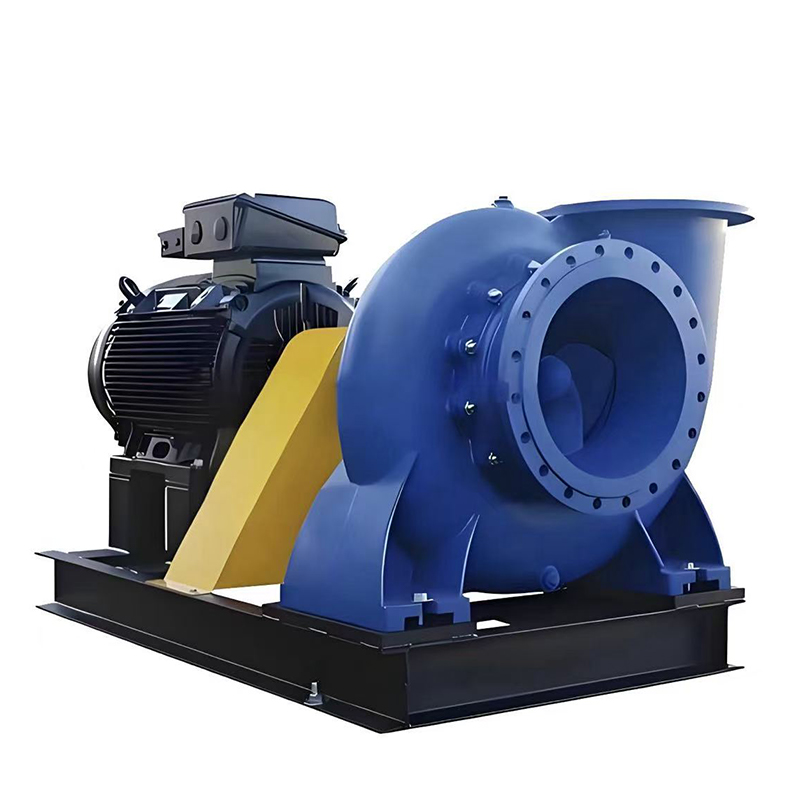

Насос смешанного потока
Насос смешанного потока типа HSP представляет собой насос, изготовленный с применением передовых зарубежных технологий. Он характеризуется большой подачей и низким напором и может транспортировать жидкости, содержащие определённое количество твёрдых частиц, химически нейтральные или коррозионные жидкости.

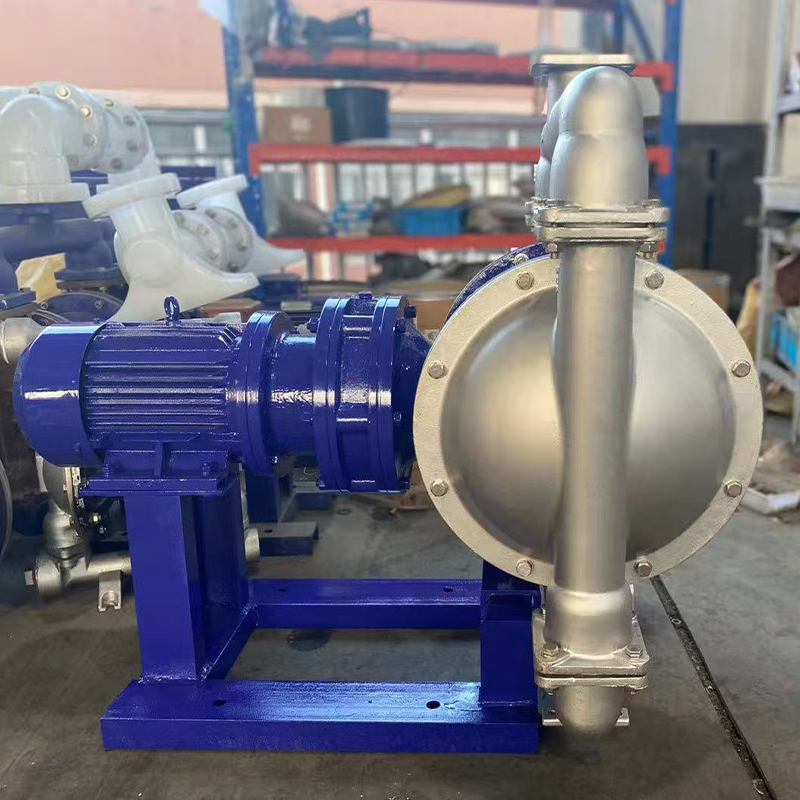

Диафрагменный насос
Диафрагменный насос с электроприводом типа DBY использует привод от электродвигателя с циклоидальным редуктором, при этом кривошипный механизм приводит диафрагму в возвратно-поступательное движение. Пневматический диафрагменный насос использует сжатый воздух в качестве источника энергии и представляет собой объёмный насос без торцевого уплотнения.
Безсальниковый самовсасывающий насос с автоматическим управлением
Безсальниковый самовсасывающий насос с автоматическим управлением серии WFB является первопроходческой продукцией, заполнившей пробел в отечественной технике. Данное изделие обладает множеством функций, включая устойчивость к высокой температуре и давлению, «однократный первичный залив» и «пожизненное самовсасывание».

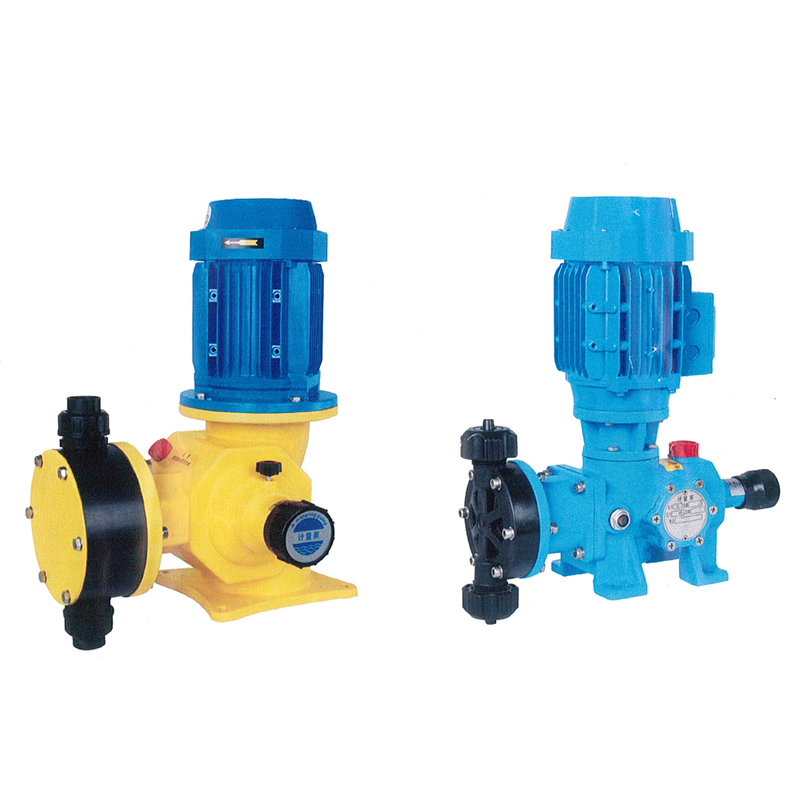

Дозировочный насос
Дозировочный насос относится к объёмному оборудованию для транспортировки жидкостей и обеспечивает точную и постоянную подачу среды. Подача может бесступенчато регулироваться как в рабочем режиме, так и в состоянии останова.

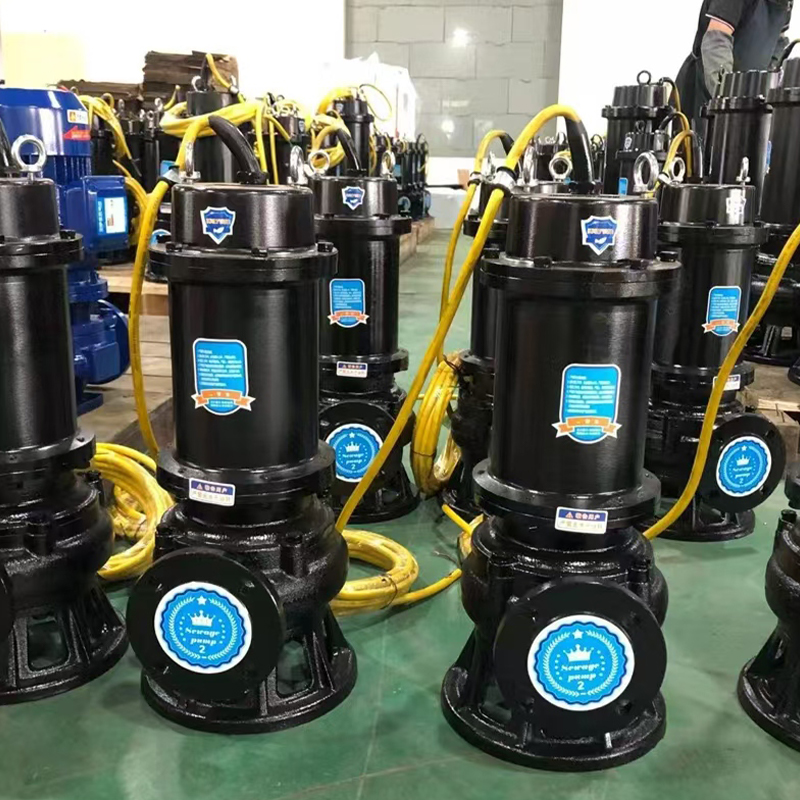

Погружной канализационный насос
